Tunnelbau & Ingenieurbauwerke
Tübbingelemente sicher und dauerhaft abdichten — ohne Freilegung.
Moderne Tübbingtunnel sind auf über 100 Jahre Lebensdauer ausgelegt. Undichte Fugen zwischen den Segmenten gefährden diese Nutzungsdauer — und erfordern rasch fachgerechte Gegenmaßnahmen. bautenschutz katz liefert die passende Abdichtungslösung.
Verkehrstunnel in Tübbingbauweise bestehen aus vorgefertigten Betonringsegmenten, die im Schildvortrieb zusammengesetzt werden. Die Fugen zwischen diesen Tübbingelementen sind konstruktiv notwendig — aber gleichzeitig potenzielle Schwachstellen, an denen Bergwasser oder Druckwasser in den Tunnel eindringen kann.
Eindringendes Wasser schadet nicht nur dem Tunnelbetrieb: Es greift die Bewehrung der Betonkonstruktion an, verursacht Korrosion und erhöht die Instandhaltungskosten erheblich. Eine nachträgliche Abdichtung der Tübbingfugen ist daher keine Reparaturmaßnahme, sondern eine langfristige Investition in die Substanz des Bauwerks.
Bei bautenschutz katz setzen wir auf bewährte Injektionsverfahren, die eine zuverlässige Abdichtung ermöglichen — ohne aufwendige Freilegungsarbeiten und mit minimalem Eingriff in den laufenden Betrieb. Unsere Systeme entsprechen den aktuellen Normen und werden nach bjk-Vorgaben dokumentiert.
Eine erste Voruntersuchung und Beratung erhalten Sie bei bautenschutz katz in der Regel kostenlos.

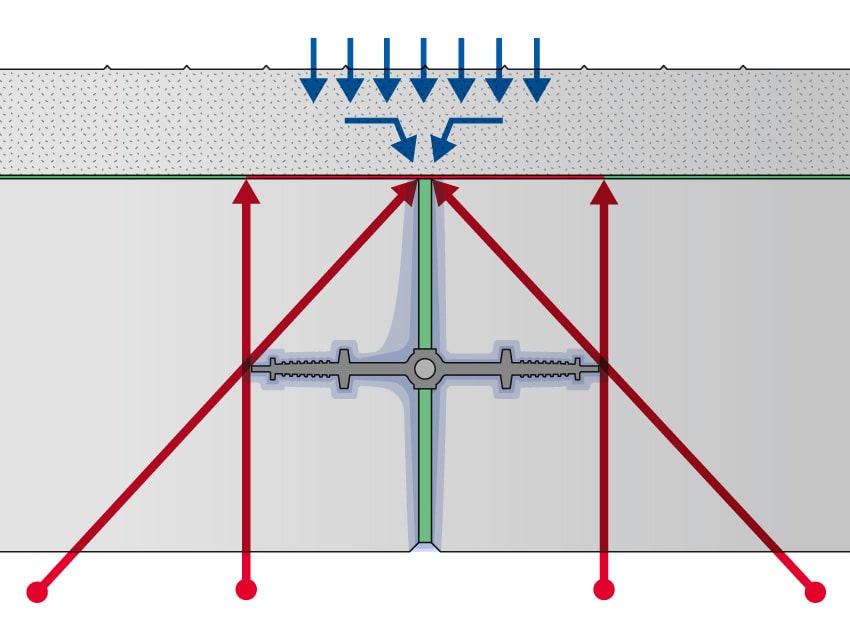

Tübbingfugen im Tunnel — jede Fuge ist eine potenzielle Wassereintrittsstelle
⚠️ Unbehandeltes Fugenwasser beschleunigt den Bauwerksverfall erheblich: Eindringendes Bergwasser korrodiert die Stahlbewehrung, trägt Feinteile aus dem Untergrund aus und kann im schlimmsten Fall die Tragfähigkeit des Tunnels gefährden. Je früher eine fachgerechte Abdichtung erfolgt, desto geringer sind die Folgekosten.
Warum abdichten
Fachgerechte Tübbingabdichtung — das schützt Ihr Bauwerk
💧
Schutz vor Sicker- und Druckwasser
Tübbingfugen werden dauerhaft gegen eindringendes Bergwasser abgedichtet — unabhängig vom Wasserdruck. Das schützt Konstruktion, Technikinstallationen und den laufenden Betrieb.
🏗️
Langfristige Stabilität der Betonkonstruktion
Ohne eindringendes Wasser wird die Bewehrung vor Korrosion geschützt. Die Tragfähigkeit des Tübbingrings bleibt erhalten — der Tunnel erfüllt seine geplante Nutzungsdauer von über 100 Jahren.
🔧
Kein aufwendiges Freilegen
Injektionsverfahren arbeiten von innen. Die Tübbingsegmente müssen nicht freigelegt werden — das minimiert Betriebsunterbrechungen und reduziert die Baustellenlogistik erheblich.
📉
Minimierung der Instandhaltungskosten
Eine dauerhafte Abdichtung reduziert wiederkehrende Instandhaltungsmaßnahmen auf ein Minimum. Durch exakte Voruntersuchung werden unnötige Eingriffe vermieden — nur was wirklich nötig ist, wird abgedichtet.
So funktioniert es
Tübbingfugen abdichten — der Ablauf in drei Schritten
01
Wasser dringt durch fehlerhafte Abdichtung ein
Undichte Tübbingfugen lassen Bergwasser in den Tunnel eindringen. Die Schadstelle wird lokalisiert und die betroffenen Fugen werden für die Injektion vorbereitet.
02
Injektionsstoffe werden in die Fugen injiziert
Über Fugeninjektionsnadeln werden spezielle Injektionsstoffe (z. B. Acrylatgel) präzise in die Raum- und Bewegungsfugen eingebracht. Das Material füllt Hohlräume und bildet eine dauerhafte Sperre.
03
Tübbingelement ist vollständig und sicher abgedichtet
Die Fuge ist dauerhaft wasserdicht — von der Tübbingrückseite bis zur Innenschale. Keine Freilegungsarbeiten, keine Betriebsunterbrechung, dokumentierte Ausführung nach bjk-Vorgaben.
Unsere Systeme
Bewährte Abdichtungsverfahren für Tübbingtunnel
💉
Schleier- und Flächeninjektion
Die bewährte Methode zur Beseitigung von Undichtigkeiten an Fugen und im umliegenden Erdreich. Mit präzisen Fugeninjektionsnadeln werden Injektionsstoffe wie Acrylatgel direkt in die Raum- und Bewegungsfugen eingebracht. Gezielte Abdichtung durch direkte Injektion in Fugenprofile oder -bänder, anpassungsfähige Bohrungen je nach Bauausführung.
⚙️
Injektionssystem DESOI V.I.L.M.A.
Das DESOI V.I.L.M.A.-System ermöglicht eine effiziente und kontrollierte Injektion mit präziser Applikation. Auch komplexe Abdichtungsaufgaben — etwa bei stark wasserführenden Fugen oder beengten Platzverhältnissen — werden mit diesem System zuverlässig gelöst.
🔬
Geo-Kristall-System
Für weitere Ingenieur- und Betonbauwerke setzt bautenschutz katz das innovative Geo-Kristall-System ein: Durch Mikro-Kristallisation bilden sich in den Poren und Kapillaren des Betons unlösliche, amorphe Kristalle — der Baustoff selbst wird dauerhaft wasserdicht.
Aus der Praxis
Praxisbeispiel Tunnelabdichtung — präzise, dauerhaft, dokumentiert
Präzise Applikation via Fugeninjektionsnadeln — für dauerhafte Abdichtung ohne Freilegung
Bei der Abdichtung eines Tunnels ist die präzise Applikation der Injektionsstoffe über Fugeninjektionsnadeln die entscheidende Voraussetzung für ein dauerhaftes Ergebnis. Die Nadeln ermöglichen eine gezielte Injektion direkt in die Fuge — auf der Tübbingrückseite, ohne Freilegungsarbeiten.
Das Ergebnis ist eine geschützte, vollständig abgedichtete Bausubstanz mit minimierten Instandhaltungskosten. Durch exakte Voruntersuchung werden unnötige Kosten vermieden — der Abdichtungsbereich ist nachvollziehbar und überprüfbar.
- Individuelle Beratung und Planung: Vor jeder Maßnahme erfolgt eine gründliche Schadensanalyse — die Abdichtungsstrategie wird exakt auf den Befund abgestimmt.
- Hochwertige Materialien: Unverrottbare, dauerhaft wirksame Injektionsstoffe nach aktuellen Normen.
- Modernste Injektionstechnik: DESOI V.I.L.M.A. und bewährte Fugeninjektionsnadeln für höchste Präzision.
- Fachgerechte Ausführung: Dokumentiert nach bjk-Vorgaben — überprüfbar und für Abnahmen geeignet.
Ihre Vorteile
Die unschlagbaren Vorteile unserer Tübbingabdichtung
- 100 % sichere Abdichtung gegen eindringendes Wasser — auch bei Druckwasser
- Unverrottbare und dauerhaft wirksame Materialien — keine Alterung, keine Schwachstellen
- Keine Schwachstellen durch unsere präzise Ausführungstechnik mit Fugeninjektionsnadeln
- Durch exakte Voruntersuchung keine unnötigen Kosten — nur was wirklich undicht ist, wird abgedichtet
- Nachvollziehbare Funktion und Wirkungsweise — technisch transparent und verständlich dokumentiert
- Überprüfbarer Abdichtungsbereich — geeignet für Abnahmen und baubegleitende Qualitätssicherung
- Für nahezu alle Tübbingbauweisen und Fugenprofile geeignet
- Definierte Anschlussbereiche für flankierende Maßnahmen an Ingenieur- und Betonbauwerken
- Seit vielen Jahrzehnten erfolgreich im Tunnelbau eingesetzt
- Dokumentation und Ausführung nach bjk-Vorgaben — nachweisbar und revisionssicher
💡 Ihr Tunnelprojekt erfordert eine maßgeschneiderte Lösung? Unsere Fachleute analysieren den Befund vor Ort und empfehlen das geeignete Abdichtungssystem — jetzt kostenlose Besichtigung anfragen.
Häufige Fragen
Fragen zur nachträglichen Abdichtung von Tübbingelementen
Was ist eine Schleierinjektion bei Tübbingelementen?
Bei der Schleierinjektion werden spezielle Injektionsstoffe — zum Beispiel Acrylatgel — über Fugeninjektionsnadeln direkt in die Raum- und Bewegungsfugen zwischen den Tübbingsegmenten eingebracht. Das Material füllt vorhandene Hohlräume, Risse und undichte Stellen und bildet nach dem Aushärten eine dauerhafte, wasserundurchlässige Sperre — ohne aufwendige Freilegungsarbeiten.
Müssen Tübbingelemente für die Abdichtung freigelegt werden?
Nein. Einer der zentralen Vorteile der Injektionsabdichtung ist, dass keine aufwendigen Freilegungsarbeiten notwendig sind. Die Injektionsstoffe werden über Fugeninjektionsnadeln gezielt in die Fugen eingebracht und dichten die Tübbingrückseite von innen dauerhaft ab — der Tunnelbetrieb muss dafür in der Regel nicht vollständig eingestellt werden.
Welche Injektionsstoffe werden bei der Tübbingabdichtung eingesetzt?
Je nach Schadensbild und Anforderung kommen unterschiedliche Injektionsstoffe zum Einsatz. Häufig werden Acrylatgele eingesetzt, die sich optimal an Bewegungsfugen anpassen und dauerhaft flexibel bleiben. Ergänzend stehen Polyurethan- und Epoxidharz-Systeme zur Verfügung. Das geeignete System wird nach einer Voruntersuchung individuell festgelegt.
Wie lange ist die Nutzungsdauer der Abdichtung?
Moderne Tübbingtunnel sind auf eine Lebensdauer von über 100 Jahren ausgelegt. Die von bautenschutz katz eingesetzten Abdichtungssysteme entsprechen dieser Anforderung: Die verwendeten Materialien sind unverrottbar und dauerhaft wirksam. Bei fachgerechter Ausführung und dokumentierter Verarbeitung nach bjk-Vorgaben ist eine langfristige Dichtigkeitsgarantie möglich.
Für welche Tunneltypen ist die Abdichtung von Tübbingelementen geeignet?
Die Injektionsabdichtung ist für alle gängigen Tübbingtunnel geeignet — unabhängig von Durchmesser oder Nutzungsart (U-Bahn, S-Bahn, Straßentunnel, Eisenbahntunnel). Das Verfahren eignet sich sowohl für die Erstabdichtung bei undichten Tübbingfugen als auch für die Instandsetzung von Tunneln, in denen die ursprüngliche Abdichtung versagt hat.
Tübbingabdichtung — jetzt Fachbetrieb anfragen.
Bei bautenschutz katz kombinieren wir über 40 Jahre Erfahrung mit modernster Injektionstechnik. Wir analysieren Ihren Tunnel, planen die Abdichtung und führen sie fachgerecht aus — dokumentiert, zum Festpreis, bundesweit.
